¥ 產品介紹
MZ510H系列高性能電流矢量變頻器，具有體積小、重量輕，方便攜帶等特點，為功能增強型產品?？捎糜诩徔?、造紙、拉絲、機床、包裝、食品、風機、水泵及各種自動化生產設備的驅動。
¥ 產品特點
|
項 目 |
規 格 |
|||
|
基 本 功 能 |
較高頻率 |
矢量控制：0～500Hz 、V/F控制： 0～500Hz |
||
|
載波頻率 |
0.8kHz～12kHz 可根據負載特性，自動調整載波頻率。 |
|||
|
輸入頻率分辨率 |
數字設定：0.01Hz 、模擬設定：較高頻率×0.025% |
|||
|
控制方式 |
開環矢量控制（SVC）、閉環矢量控制（FVC）、 V/F控制 |
|||
|
啟動轉矩 |
G型機：0.5Hz/150%（SVC）、0Hz/180%（FVC）； P型機：0.5Hz/100% |
|||
|
調速范圍 |
1：100 （SVC） |
1：1000 （FVC） |
||
|
穩速精度 |
±0.5%（SVC） |
±0.02%（FVC） |
||
|
轉矩控制精度 |
±5%（FVC） |
|||
|
過載能力 |
G型機：150%額定電流60s、180%額定電流3s； P型機：120%額定電流60s、150%額定電流3s |
|||
|
轉矩提升 |
自動轉矩提升；手動轉矩提升0.1%~30.0% |
|||
|
V/F曲線 |
三種方式：直線型、多點型、N次方型V/F曲線 （1.2次方、1.4次方、1.6次方、1.8次方、2次方） |
|||
|
加減速曲線 |
直線或S曲線加減速方式。 四種加減速時間，加減速時間范圍0.0~6500.0s |
|||
|
直流制動 |
直流制動頻率：0.00Hz~ZUI大頻率 、制動時間：0.0s~36.0s 制動、動作電流值：0.0%~100.0% |
|||
|
點動控制 |
點動頻率范圍：0.00Hz~50.00Hz、點動加減速時間0.0s~6500.0s。 |
|||
|
簡易PLC、多段速運行 |
通過內置PLC或控制端子實現較多16段速運行 |
|||
|
內置PID |
可方便實現過程控制閉環控制系統 |
|||
|
自動電壓調整（AVR） |
當電網電壓變化時，能自動保持輸出電壓恒定 |
|||
|
過壓過流失速控制 |
對運行期間電流電壓自動限制，防止頻繁過流過壓跳閘 |
|||
|
快速限流功能 |
大限度減小過流故障，保護變頻器正常運行 |
|||
|
轉矩限定與控制 |
“挖土機”特性，對運行期間轉矩自動限制， 防止頻繁過流跳閘；閉環矢量模式可實現轉矩控制 |
|||
|
個 性 化 功 能 |
出色的性能 |
以高性能的電流矢量控制技術提升異步電機性能 |
||
|
瞬停不停 |
瞬時停電時通過負載回饋能量補償電壓的降低，維持變頻器短時間內繼續運行 |
|||
|
快速限流 |
避免變頻器頻繁的出現過流故障 |
|||
|
定時控制功能 |
定時控制功能：設定時間范圍0.0Min～6500.0Min |
|||
|
命令源 |
操作面板給定、控制端子給定、串行通訊口給定。 可通過多種方式切換 |
|||
|
頻率源/輔助頻率源 |
數字給定、模擬電壓給定、模擬電流給定、 脈沖給定、串行口給定。可通過多種方式切換 |
|||
|
運 行 |
輸入端子 |
5個數字輸入端子，其中1個支持較高100kHz的高速脈沖輸入（選配）； 2個模擬量輸入端子；AI2支持0～10V電壓輸入；AI1支持0～10V電壓輸入或0～20mA電流輸入 |
||
|
輸出端子 |
1個高速脈沖輸出端子（可選為開路集電極式）， 支持0~100kHz的方波信號輸出（選配）；1個繼電器輸出端子；1個模擬輸出端子，支持0~20mA電流輸出 |
|||
|
顯 示 與 鍵 盤 |
LED顯示 |
顯示參數 |
||
|
按鍵鎖定和功能選擇 |
實現按鍵的部分或全部鎖定，定義部分按鍵的作用范圍， 以防止誤操作 |
|||
|
保護功能 |
上電電機短路檢測、輸出缺相保護、過流保護、過壓保護、 欠壓保護、 過熱保護、過載保護等 |
|||
|
環 境 |
使用場所 |
室內，不受陽光直曬，無塵埃、腐蝕性氣體、可燃性氣體、油 霧、水蒸汽、滴水或鹽份等 |
||
|
海拔高度 |
低于1000m，高于1000m降額使用，每升高100m，額定輸出電流減少1% |
|||
|
環境溫度 |
－10℃~＋40℃（環境溫度在40℃~50℃，請降額使用） |
|||
|
濕度 |
小于95%RH，無水珠凝結 |
|||
|
液晶操作面板 |
LCD顯示和操作鍵盤；可參數拷貝（選配） |
|||
¥ 技術參數
|

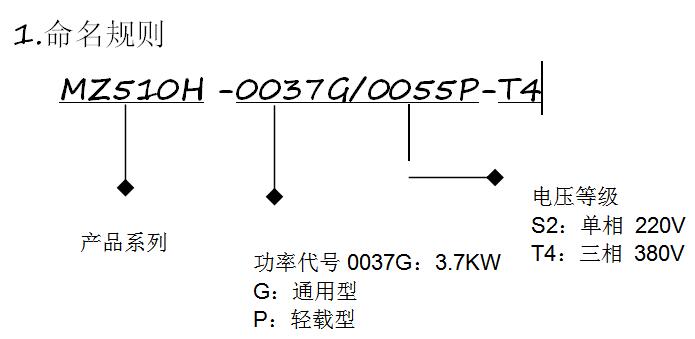

變頻器型號 |
電源容量KVA |
輸入電流A |
輸出電流A |
適配電機KW |
|
單相電源：220V，50/60Hz |
||||
|
MZ510H-0004G-S2 |
1.0 |
5.4 |
2.3 |
0.4 |
|
MZ510H-0007G-S2 |
1.5 |
8.2 |
4.0 |
0.75 |
|
MZ510H-0015G-S2 |
3.0 |
14.0 |
7.0 |
1.5 |
|
MZ510H-0022G-S2 |
4.0 |
23.0 |
9.6 |
2.2 |
|
三相電源：380V，50/60Hz |
||||
|
MZ510H-0007G-T4 |
1.5 |
3.4 |
2.1 |
0.75 |
|
MZ510H-0015G-T4 |
3.0 |
5.0 |
3.8 |
1.5 |
|
MZ510H-0022G-T4 |
4.0 |
5.8 |
5.1 |
2.2 |
|
MZ510H-0037G/0055P-T4 |
5.9 |
10.5 |
9.0 |
3.7 |
|
MZ510H-0055G/0075P-T4 |
8.9 |
14.6 |
13.0 |
5.5 |
